La tarjeta electrónica es el centro de control de muchos sistemas de aire acondicionado. Recibe información de sensores, interpreta las órdenes del usuario y coordina componentes como el compresor, los ventiladores y otros actuadores del equipo.
Cuando esta placa falla, la primera opción suele ser reparar la tarjeta original o reemplazarla por el repuesto especificado por el fabricante. El problema aparece cuando el equipo tiene varios años, la placa está descontinuada o conseguirla implica un tiempo de espera que no resulta compatible con las necesidades de operación.
En determinadas aplicaciones, una tarjeta universal para aire acondicionado puede convertirse en una alternativa. Sin embargo, el término “universal” puede llevar a una conclusión equivocada: no significa que una misma placa pueda instalarse en cualquier equipo sin evaluar previamente su arquitectura y sus componentes.
Tabla de Contenidos
¿Qué es una tarjeta universal para aire acondicionado?
Es un sistema electrónico de control diseñado para sustituir las funciones principales de distintas tarjetas originales en equipos compatibles. Dependiendo del modelo, puede gestionar el encendido y apagado del compresor, velocidades del ventilador, sensores de temperatura, modos de operación, temporización, movimiento de aletas y otras funciones.

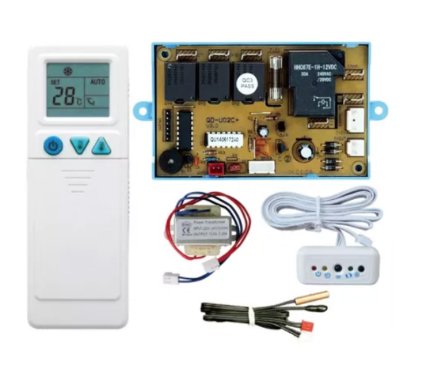

Algunos kits incluyen además control remoto, receptor o display, sensores, transformador y arneses de conexión. Esto permite reemplazar no solamente una placa, sino parte del sistema de control original.
Su principal ventaja aparece cuando la tarjeta OEM ya no está disponible o cuando recuperar el control básico del equipo resulta técnicamente más conveniente que sustituir todo el sistema.
Universal no significa compatible con todo
Este es el punto más importante antes de considerar una adaptación.
Las tarjetas universales tienen límites eléctricos y funcionales definidos por su fabricante. Existen modelos destinados a determinados tipos de aire acondicionado, motores o arquitecturas de control. Incluso dentro de una misma categoría puede haber diferencias en conexiones, sensores y funciones disponibles.
Por ejemplo, una tarjeta diseñada para controlar un compresor convencional mediante relé no puede asumirse automáticamente como sustituto de la electrónica que gobierna un compresor inverter. Existen soluciones específicas para determinadas arquitecturas inverter, pero requieren una evaluación diferente.
Por eso la selección debe partir del equipo que se quiere reparar, no de la tarjeta que se tiene disponible.
¿Qué debe verificarse antes de instalar una tarjeta universal?
Una adaptación correcta exige comparar las características del sistema original con las capacidades de la nueva placa.
Alimentación eléctrica
La tensión de alimentación y el esquema eléctrico de la tarjeta deben corresponder con el equipo. También debe verificarse cómo se alimentan los componentes que quedarán bajo su control.
Tipo de compresor
Es necesario identificar cómo se controla el compresor. Los sistemas convencionales de velocidad fija y los sistemas inverter utilizan arquitecturas diferentes y no deben tratarse como equivalentes.
Motor del ventilador
El tipo de motor y su método de control son determinantes. Una tarjeta puede estar preparada para motores con varias velocidades, motores PG u otras configuraciones específicas. La presencia de señales de realimentación también puede cambiar el esquema de conexión.
Sensores
Las tarjetas universales suelen utilizar sensores de temperatura propios o compatibles con características determinadas. No debe asumirse que los sensores originales pueden conectarse directamente sin comprobar su correspondencia.
Además de reconocer el sensor, importa su ubicación. Una medición incorrecta de temperatura puede hacer que una tarjeta funcional tome decisiones equivocadas sobre el funcionamiento del equipo.
Actuadores y funciones adicionales
Válvula de cuatro vías, motor de oscilación, ventilador exterior, resistencias, bombas u otros dispositivos pueden formar parte del sistema original. Antes del reemplazo debe definirse cuáles serán controlados por la nueva tarjeta y cuáles funciones podrían perderse.
¿Qué funciones pueden cambiar después del reemplazo?
Una tarjeta universal puede recuperar la operación principal de un equipo sin reproducir necesariamente toda la lógica diseñada por el fabricante original.
Dependiendo de la combinación entre equipo y placa, pueden cambiar la interfaz, los códigos de falla, la secuencia de operación, determinadas protecciones, la comunicación con otros módulos o algunas funciones especiales.
Este aspecto es especialmente relevante en equipos con electrónica avanzada, comunicación entre unidades, integración con sistemas de gestión o algoritmos propietarios.
Por eso el objetivo de una adaptación no debería ser afirmar que el equipo queda exactamente igual que con su electrónica original. La pregunta correcta es si la tarjeta alternativa permite una operación segura, estable y técnicamente aceptable para esa aplicación.
¿Cuándo puede ser una alternativa razonable?
La tarjeta universal puede evaluarse cuando la placa original está dañada y no puede repararse, el repuesto OEM está descontinuado o resulta difícil de conseguir, y el equipo posee una arquitectura que la tarjeta alternativa puede controlar correctamente.
También puede ser útil para recuperar equipos convencionales cuya parte frigorífica y mecánica todavía se encuentra en buenas condiciones.
La decisión debe considerar algo más que el costo de la placa. También importan el estado general del aire acondicionado, su antigüedad, disponibilidad futura de repuestos, criticidad de la aplicación y las funciones que se conservarán después de la adaptación.
¿Cuándo conviene mantener la tarjeta original u OEM?
Cuando existe un repuesto original disponible y el equipo depende de funciones específicas del fabricante, mantener la arquitectura OEM suele preservar mejor la lógica para la que fue diseñado.
También debe actuarse con mayor cautela en sistemas inverter, equipos con comunicaciones propietarias, configuraciones complejas y aplicaciones donde la climatización forma parte de una infraestructura crítica.
En estos casos, perder una protección, una señal de alarma o una función de integración puede tener consecuencias mayores que el ahorro obtenido con una adaptación.
La instalación comienza con un diagnóstico
Antes de declarar una tarjeta como dañada conviene confirmar que la falla realmente se encuentra en ella. Problemas de alimentación, sensores, motores, cableado, conectores o componentes externos pueden producir síntomas similares.
Si el diagnóstico confirma el daño de la placa y se decide utilizar una tarjeta universal, el proceso debe incluir identificación de conexiones, revisión del diagrama de la nueva tarjeta, comprobación de cargas y sensores, instalación segura y pruebas de funcionamiento.
Después del reemplazo no basta con comprobar que el equipo enciende. Es necesario verificar que el compresor opere correctamente, que los ventiladores respondan como corresponde, que las mediciones de temperatura sean coherentes y que las secuencias de protección previstas por la nueva tarjeta funcionen.
Una alternativa técnica, no un reemplazo automático
Las tarjetas universales pueden ser útiles para extender la operación de determinados sistemas de aire acondicionado cuando la electrónica original ya no puede recuperarse. Su valor está en ofrecer una alternativa de control adaptable, no en sustituir indiscriminadamente cualquier placa.
La compatibilidad debe evaluarse componente por componente y función por función. Una buena adaptación parte del diagnóstico del equipo, continúa con la selección correcta de la tarjeta y termina con pruebas que confirmen que el sistema funciona de manera estable y segura.
