El funcionamiento de un sistema de aire acondicionado no termina cuando el equipo enfría o acondiciona el aire. Ese aire todavía debe llegar, en la cantidad prevista, a los espacios que requieren climatización.
En los sistemas que utilizan distribución por ductos, la red forma parte del desempeño del conjunto. Un equipo puede estar funcionando correctamente y, sin embargo, presentar problemas de confort o de control ambiental si existen fugas, obstrucciones, pérdidas de presión excesivas o una distribución inadecuada.
Los ductos rígidos son una solución ampliamente utilizada para transportar aire de suministro, retorno o extracción. Su aparente simplicidad puede hacer que reciban menos atención que otros componentes del sistema, pero su diseño, instalación y mantenimiento tienen efectos directos sobre el caudal y la eficiencia de la distribución.
Tabla de Contenidos
¿Qué es un ducto rígido?
Es un conducto con una geometría definida que mantiene su sección a lo largo del recorrido. Puede fabricarse en distintos materiales y adoptar formas rectangulares, circulares u otras configuraciones según el proyecto.
A diferencia de un ducto flexible, su estructura conserva la forma y permite construir redes con tramos, cambios de dirección, derivaciones y transiciones diseñadas para conducir el aire entre la unidad de climatización y los diferentes puntos de distribución.
La elección del material, forma y dimensiones no debería hacerse de manera aislada. Forma parte del cálculo de la red y de las condiciones del edificio o instalación.
El caudal depende de todo el recorrido
El ventilador debe generar la presión necesaria para vencer la resistencia que presenta el sistema de distribución. Esa resistencia no proviene solamente de la longitud del ducto.
Cada cambio de dirección, transición, derivación, compuerta, filtro, rejilla y difusor introduce una pérdida de presión. La rugosidad de las superficies y la velocidad del aire también influyen en el comportamiento de la red.
Por eso dos recorridos de igual longitud pueden tener pérdidas diferentes. Una red con múltiples codos y cambios abruptos puede exigir más al ventilador que otra con un trazado más directo y transiciones adecuadas.
Si la presión disponible no corresponde con la resistencia real del sistema, el caudal entregado puede diferir del previsto.
Las dimensiones importan
El tamaño del ducto está relacionado con el caudal que debe transportar y con la velocidad del aire.
Una sección inadecuada puede aumentar las pérdidas de presión, generar ruido o dificultar que el sistema entregue el caudal requerido. Una red sobredimensionada tampoco debe evaluarse únicamente bajo la idea de que “más grande es mejor”, porque dimensiones, espacio disponible, costo, control del flujo y requisitos del proyecto forman parte de una misma decisión.
Por esa razón, las dimensiones deberían responder al diseño del sistema y no únicamente al espacio que queda disponible para instalar el ducto.
Las fugas cambian lo que realmente recibe el ambiente
El aire que sale de la unidad no necesariamente es el mismo que llega a los difusores.
Uniones deficientemente selladas, juntas deterioradas, perforaciones o conexiones mal ejecutadas permiten que parte del caudal se pierda durante el recorrido. En ductos de retorno, las fugas también pueden incorporar aire no previsto al sistema.
Estas pérdidas pueden producir diferencias entre zonas, tiempos de operación mayores y dificultades para alcanzar las condiciones ambientales esperadas.
En instalaciones donde la climatización protege equipamiento o procesos, una distribución deficiente puede adquirir mayor importancia porque el objetivo no es solamente el confort de las personas, sino mantener condiciones controladas donde realmente se necesitan.

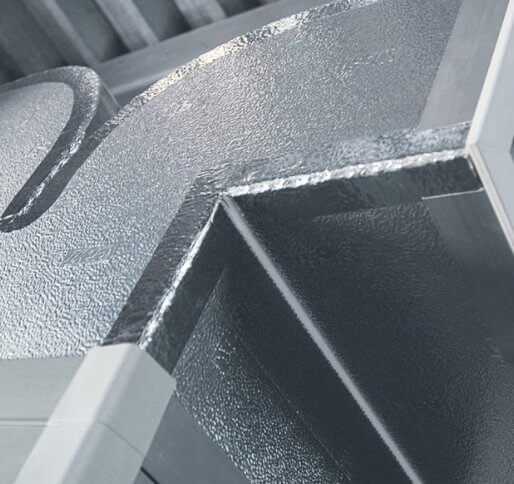

El aislamiento también cumple una función
Cuando la temperatura del aire dentro del ducto es diferente a la del ambiente que lo rodea, existe transferencia de calor a través de sus paredes.
El aislamiento térmico ayuda a limitar ese intercambio y, cuando corresponde, también contribuye a controlar el riesgo de condensación sobre superficies frías.
Sin embargo, la presencia de aislamiento no garantiza por sí sola un buen desempeño. Debe conservar su continuidad y mantenerse en condiciones adecuadas. Daños, separaciones o zonas expuestas pueden crear puntos con un comportamiento térmico diferente al previsto.
Los requerimientos de aislamiento dependen del proyecto, las condiciones ambientales y las normas aplicables.
Cambios de dirección y transiciones
El aire no atraviesa todos los accesorios con la misma facilidad.
Codos, reducciones, ampliaciones y derivaciones modifican el flujo y generan pérdidas adicionales. Los cambios bruscos pueden producir turbulencia y aumentar la resistencia de la red.
Por eso el trazado debe buscar transiciones compatibles con el comportamiento esperado del aire y con el espacio disponible. Durante una modificación posterior de la instalación, agregar un desvío o cambiar una sección puede alterar el balance original aunque el equipo de aire acondicionado permanezca exactamente igual.
Este punto es especialmente importante cuando una instalación crece o cambia de distribución con el tiempo.
¿Qué puede deteriorarse en una red de ductos rígidos?
Aunque el ducto no tenga componentes móviles, no significa que sea un elemento libre de mantenimiento.
Con el tiempo pueden aparecer:
- deterioro del sellado en juntas y uniones;
- daños físicos o deformaciones;
- problemas en soportes y fijaciones;
- deterioro del aislamiento;
- acumulación de suciedad cuando las condiciones del sistema lo favorecen;
- obstrucciones o elementos que restringen el paso del aire;
- modificaciones realizadas sin revisar su efecto sobre el balance de la red.
La inspección debe considerar tanto el estado físico como el comportamiento del sistema. Una red que visualmente parece íntegra puede presentar problemas de distribución que solo se evidencian al verificar caudales, presiones o condiciones en los espacios atendidos.
No todo problema de climatización está en el equipo
Cuando una zona no alcanza la temperatura esperada, es frecuente concentrar el diagnóstico en la unidad de aire acondicionado. Sin embargo, si el equipo produce correctamente el aire tratado, el problema puede encontrarse en la forma en que ese aire se distribuye.

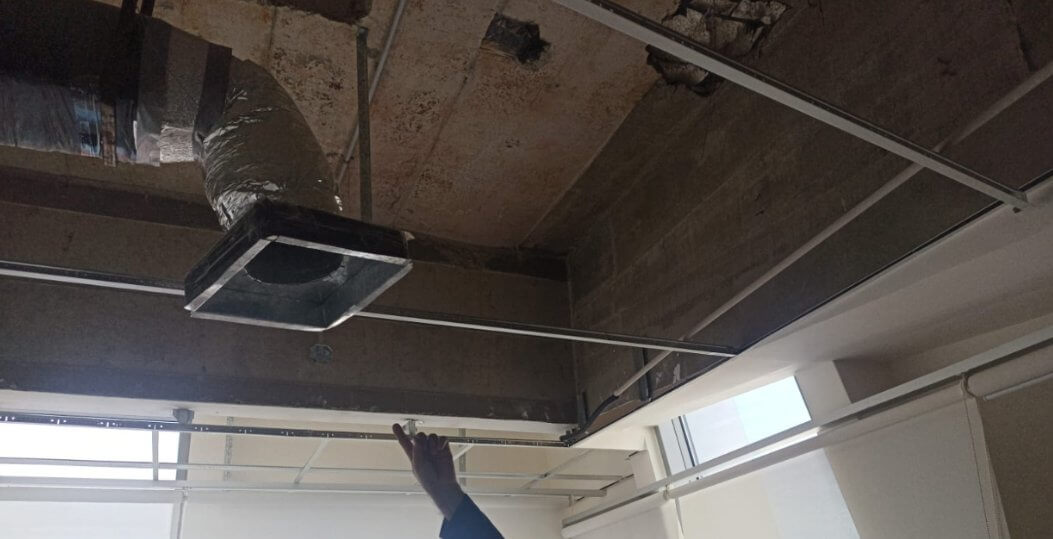

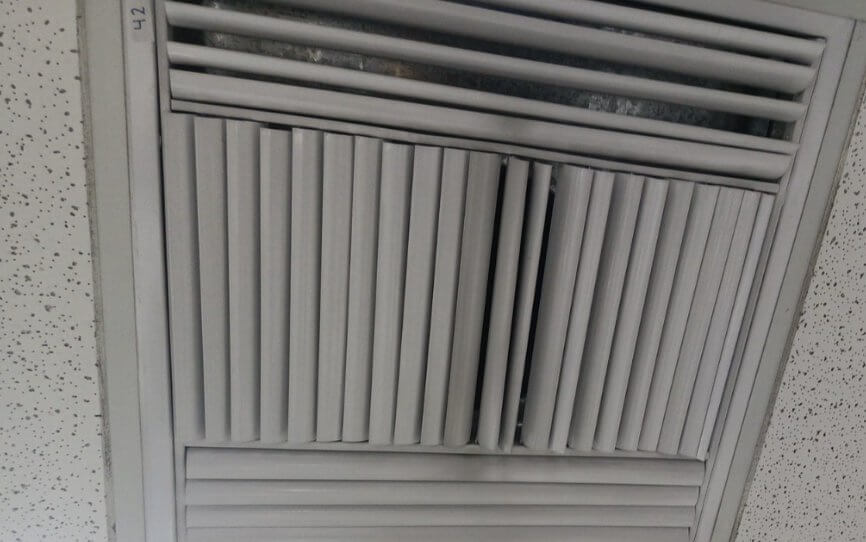

Revisar filtros, ventiladores y serpentines sigue siendo necesario, pero también conviene observar el recorrido posterior: ductos, compuertas, rejillas, difusores y retornos.
Una restricción o fuga en la red puede hacer que aumentar la capacidad del equipo no resuelva la causa real. Incluso puede introducir nuevos problemas si el sistema de distribución continúa siendo el límite.
Diseño, instalación y mantenimiento deben verse como un conjunto
Un buen diseño puede perder efectividad con una instalación deficiente. Una buena instalación puede deteriorarse con el tiempo. Y un mantenimiento centrado únicamente en la unidad de climatización puede pasar por alto problemas que se encuentran varios metros después del ventilador.
Por eso la red de ductos debe entenderse como parte del sistema HVAC y no como una infraestructura pasiva independiente.
Comprobar su estado, sellado, aislamiento, soportes y comportamiento del flujo permite relacionar lo que produce el equipo con lo que realmente reciben los espacios atendidos.
El desempeño se mide donde el aire debe llegar
La función de un ducto rígido no es simplemente contener aire. Es transportarlo y distribuirlo bajo las condiciones previstas por el diseño.
Cuando existen pérdidas, restricciones o modificaciones no evaluadas, el sistema puede seguir funcionando sin entregar el resultado esperado. En instalaciones críticas, esa diferencia entre producción y distribución puede afectar directamente la capacidad de mantener las condiciones ambientales requeridas.
