Una instalación puede sumar la capacidad nominal de sus UPS, grupos electrógenos o equipos de climatización y concluir que dispone de margen suficiente para enfrentar una contingencia.
Ese cálculo es útil como punto de partida, pero no responde por sí solo a la pregunta más importante: ¿cuánta capacidad puede entregar realmente el sistema cuando se necesita?
La capacidad indicada en la placa de un equipo corresponde a condiciones y criterios definidos por su fabricante. En la operación real intervienen otras variables: carga conectada, condiciones ambientales, estado de los componentes, configuración, mantenimiento, arquitectura de redundancia y restricciones del sistema.
Por eso capacidad instalada y capacidad realmente disponible no siempre son equivalentes.
Tabla de Contenidos
Capacidad nominal, instalada y disponible
Conviene separar tres conceptos.
La capacidad nominal es la capacidad declarada para un equipo bajo las condiciones de referencia establecidas por el fabricante.
La capacidad instalada representa los equipos y capacidades incorporados físicamente a la infraestructura.
La capacidad disponible, en cambio, es la que el sistema puede utilizar efectivamente en un momento determinado y bajo las condiciones reales de operación.
La diferencia parece conceptual, pero tiene consecuencias prácticas. Un equipo puede estar instalado y contabilizado dentro de la capacidad total aunque se encuentre fuera de servicio, limitado por condiciones ambientales, con componentes degradados o reservado para mantener la redundancia.
Sumar placas no siempre describe el sistema
Imagine una instalación con dos equipos de igual capacidad.
Sumar sus valores nominales permite conocer la capacidad instalada. Pero si la arquitectura requiere que uno permanezca disponible como respaldo del otro, utilizar la suma completa como capacidad operativa eliminaría la redundancia prevista.
También puede ocurrir que ambos equipos estén disponibles, pero compartan una restricción aguas arriba o aguas abajo que limite lo que el conjunto puede entregar.
La capacidad debe analizarse como propiedad del sistema, no únicamente como suma de componentes.

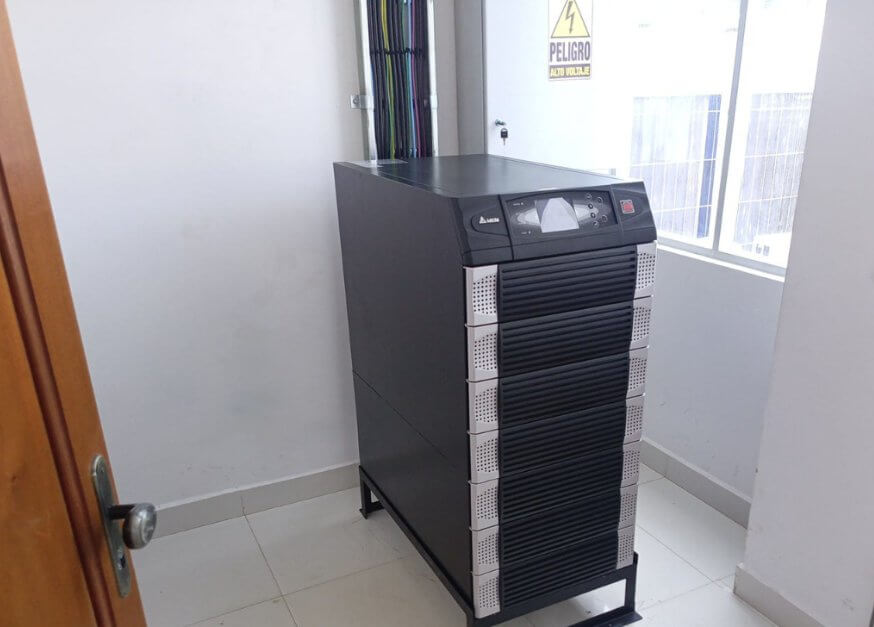

En una UPS, los kVA no cuentan toda la historia
La capacidad de una UPS suele expresarse en potencia aparente y también puede existir un límite de potencia activa. La carga conectada debe respetar ambos límites según las características del equipo.

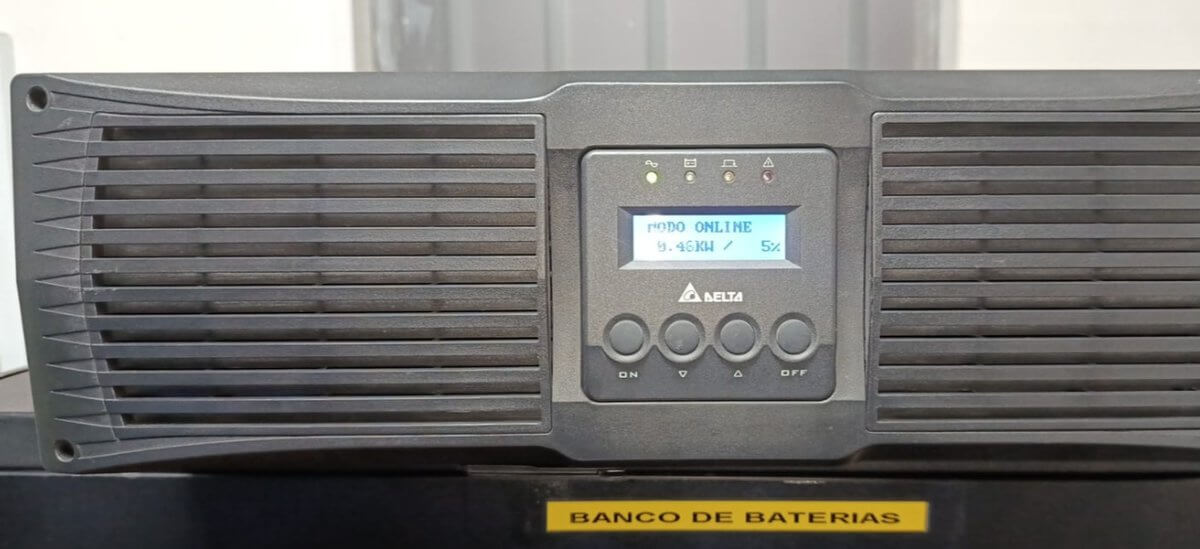

Además, la capacidad de sostener la operación durante una pérdida de red depende del sistema de almacenamiento de energía. Una UPS puede tener potencia suficiente para alimentar la carga y, al mismo tiempo, disponer de una autonomía menor a la esperada si las baterías han perdido capacidad.
Potencia y autonomía son variables diferentes.
También deben considerarse módulos fuera de servicio, configuraciones redundantes, bypass, temperatura y las condiciones definidas por el fabricante.
Por eso leer únicamente el porcentaje de carga del display no sustituye una evaluación del sistema completo.
En un grupo electrógeno, las condiciones de operación importan
La potencia que un grupo electrógeno puede entregar está asociada a una clasificación determinada y a condiciones de referencia.
Temperatura ambiente, altitud y otras condiciones pueden requerir correcciones según las especificaciones del fabricante del motor y del alternador. A esto se suman el estado del sistema de combustible, refrigeración, admisión, escape y otros componentes necesarios para sostener la carga.
Un grupo electrógeno que arranca correctamente no ha demostrado todavía que pueda mantener durante el tiempo requerido la carga para la que fue considerado.
Las pruebas con carga, cuando corresponden y se realizan bajo procedimientos adecuados, permiten evaluar el comportamiento del sistema en condiciones más representativas que una prueba únicamente en vacío.
En climatización, la capacidad también cambia con las condiciones
En sistemas HVAC, la capacidad nominal tampoco debe interpretarse como un valor disponible de manera idéntica bajo cualquier condición.
Temperaturas interiores y exteriores, flujo de aire, estado de serpentines y filtros, carga de refrigerante, configuración del sistema y condiciones de instalación influyen en el desempeño.
En infraestructura crítica aparece además otra pregunta: si una unidad queda fuera de servicio, ¿las unidades restantes pueden mantener las condiciones ambientales requeridas?
Una sala puede tener suficiente capacidad instalada en condiciones normales y perder el margen necesario cuando un equipo entra en mantenimiento o presenta una falla.
La capacidad disponible debe considerar el escenario de contingencia para el cual fue diseñada la redundancia.
La degradación modifica la capacidad con el tiempo
La infraestructura no permanece en el mismo estado en que fue instalada.
Las baterías envejecen. Los intercambiadores pueden ensuciarse. Los filtros incrementan su resistencia. Componentes mecánicos se desgastan. Los sistemas de combustible y refrigeración requieren mantenimiento. Las cargas también pueden crecer con el tiempo.
Por eso una evaluación realizada al inicio de la instalación no describe necesariamente la situación varios años después.
El mantenimiento ayuda a conservar el desempeño, pero también cumple una función de diagnóstico: permite detectar cuándo la condición real empieza a alejarse de aquella sobre la que se diseñó el sistema.
La indisponibilidad por mantenimiento también cuenta
Un equipo puede estar en perfecto estado y no estar disponible temporalmente porque se encuentra en mantenimiento.
Este escenario debe formar parte de la planificación.
Si una instalación depende de dos unidades para sostener su carga y una debe retirarse de servicio, la capacidad disponible durante esa intervención será diferente. Si además ocurre una falla en el equipo restante, la arquitectura puede quedar sin margen.
La mantenibilidad y la redundancia están relacionadas. Un diseño que permite retirar un equipo sin perder la función crítica ofrece una condición distinta a otro donde cualquier intervención reduce inmediatamente la capacidad por debajo de la demanda.
Capacidad disponible no significa utilizar todo el margen
Que un sistema sea capaz de entregar determinada potencia o capacidad térmica no significa que convenga operarlo permanentemente en su límite.
El margen cumple varias funciones: absorber variaciones de carga, permitir crecimiento, responder ante condiciones menos favorables y conservar la redundancia definida para la instalación.
El margen adecuado no puede establecerse con un porcentaje universal. Depende del tipo de sistema, del diseño, de la criticidad de la operación y de las recomendaciones de los fabricantes.
La pregunta útil no es solamente cuánto queda libre, sino para qué escenario debe conservarse ese margen.
¿Cómo estimar mejor la capacidad realmente disponible?
No existe una única fórmula aplicable a todas las infraestructuras, pero sí una secuencia de análisis útil.
1. Inventariar la capacidad nominal
Registrar equipos, modelos, capacidades y configuraciones reales.

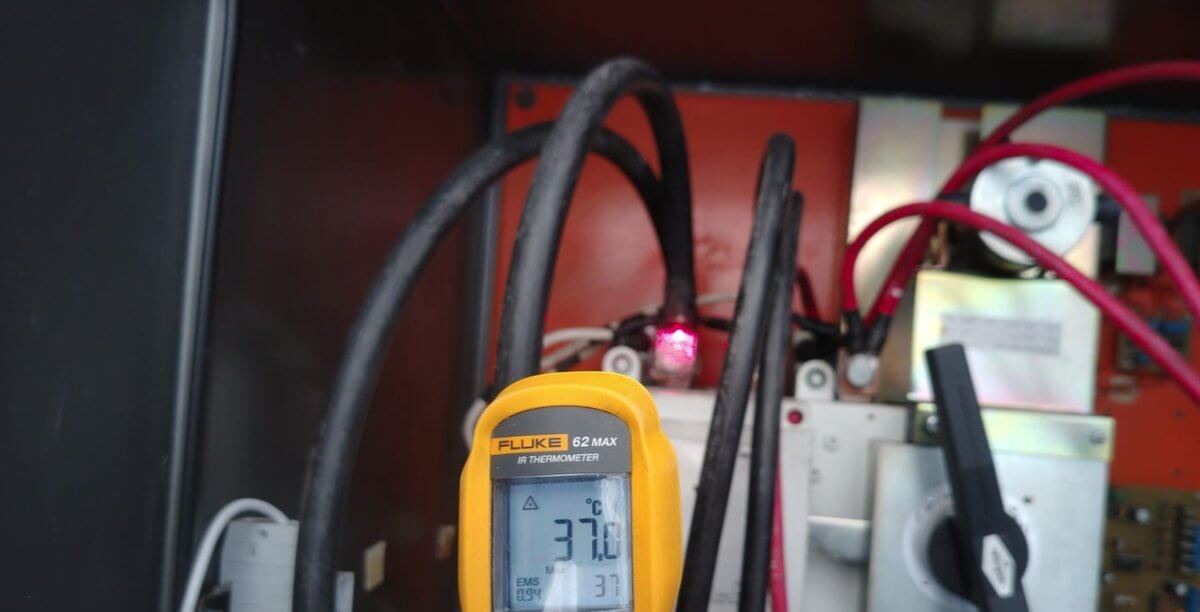

2. Medir la carga actual
La demanda real debe conocerse mediante mediciones adecuadas y no únicamente mediante estimaciones históricas.
3. Identificar equipos indisponibles o degradados
Mantenimiento, alarmas, fallas parciales o degradación pueden modificar la capacidad efectiva.
4. Aplicar las condiciones del fabricante
Cuando temperatura, altitud u otras variables exigen correcciones, deben utilizarse las curvas y criterios correspondientes al equipo específico.
5. Considerar la arquitectura de redundancia
La capacidad reservada para responder a una falla no debería contabilizarse como si estuviera libre para crecimiento ordinario.
6. Evaluar el sistema completo
Distribución, transferencia, combustible, refrigeración, baterías, ventilación y otros subsistemas pueden imponer límites diferentes a los del equipo principal.
7. Comprobar el comportamiento
Cuando la criticidad y los procedimientos lo permiten, las pruebas funcionales y de carga ayudan a validar que la infraestructura responde como se espera.
La capacidad es una condición que debe revisarse
La infraestructura crítica cambia. Se incorporan cargas, se reemplazan equipos, se modifican espacios y los componentes envejecen.
Por eso la pregunta sobre capacidad no debería responderse una sola vez durante el diseño.
Revisar periódicamente la relación entre capacidad, demanda, condición de los equipos y redundancia permite detectar cuándo el margen operativo se está reduciendo antes de que una contingencia lo haga evidente.
Una instalación puede seguir mostrando la misma capacidad nominal en sus placas mientras su capacidad efectiva ya ha cambiado.
De la ficha técnica a la realidad operativa
La capacidad instalada describe qué equipos existen. La capacidad realmente disponible describe qué puede hacer el sistema hoy, bajo sus condiciones reales y frente al escenario que debe soportar.
Esa diferencia es especialmente importante en infraestructura crítica, donde la pregunta no es si un equipo puede funcionar de manera aislada, sino si el conjunto podrá mantener la operación cuando falle la fuente normal, un componente salga de servicio o cambien las condiciones previstas.
